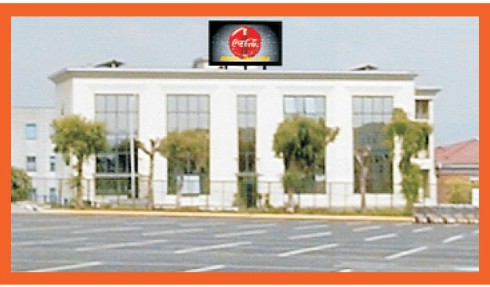

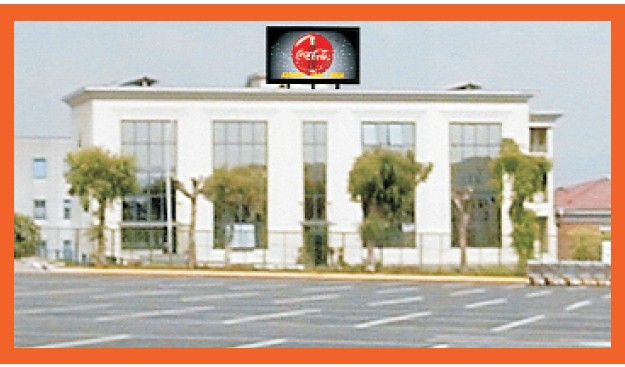

Caso Studio: Progettazione Strutturale, Impiantistica e Collaudo Display Elettronico Luminoso

L'installazione di display elettronici e maxischermi a LED di grandi dimensioni richiede standard ingegneristici e di sicurezza di massimo livello. Non si tratta di un semplice monitor, ma di un'opera strutturale complessa esposta all'azione del vento, dotata di impianti tecnologici alimentati ad alta tensione e spesso posizionata in prossimità di spazi pubblici o viabilità principali.

Lo Studio Tecnico GTStudioRossi ha gestito l'intero iter multidisciplinare: dalla modellazione della carpenteria metallica di supporto alla progettazione dell'impianto elettrico di terra, fino all'ottenimento delle autorizzazioni amministrative e al collaudo finale con il rilascio del Certificato di Regolare Esecuzione.

La Sfida Tecnica e Normativa

La progettazione di un impianto pubblicitario con tecnologia display a LED comporta una severa analisi dei rischi e il rispetto di rigidi parametri tecnici:

• Resistenza Strutturale e Azione del Vento: Il pannello del display elettronico si comporta come una vera e propria "vela". La struttura portante e il palo di sostegno devono essere calcolati per assorbire le massime sollecitazioni aerodinamiche della zona.

• Codice della Strada e Distrazioni Visive: Ai sensi del D.P.R. 495/92, i display luminosi non devono generare abbagliamento o distrazione per i conducenti, richiedendo una precisa relazione tecnica sulla luminanza e sul posizionamento geometrico rispetto alle carreggiate.

• Sicurezza Elettrica e Campi Elettromagnetici: Essendo un manufatto metallico costantemente alimentato all'esterno, è fondamentale progettare uno scudo di sicurezza contro le scariche atmosferiche, i sovraccarichi e i contatti indiretti (D.M. 37/2008).

Le Fasi del Progetto e l'Intervento dello Studio Rossi

Lo Studio ha sviluppato l'intera commessa attraverso un approccio integrato, curando ogni singolo elaborato grafico e descrittivo asseverato:

1. Rilievo Strumentale e Inquadramento Urbanistico

Esecuzione di rilievi topografici sul campo per definire l'esatta geometria del sito ospitante. Inquadramento cartografico di precisione mediante stralci di PRG ed aerofotogrammetrie per verificare il rispetto delle distanze di legge dagli incroci stradali e dai confini di proprietà.

2. Progettazione Esecutiva della Carpenteria di Sostegno

Sviluppo dei particolari costruttivi in scala della struttura metallica (scatolari in acciaio zincato), dei sistemi di controventatura, delle piastre di accoppiamento con bulloneria ad alta resistenza e dimensionamento del plinto di fondazione in cemento armato interrato, atto a contrastare il momento ribaltante.

3. Progetto dell'Impianto di Messa a Terra e Protezione

Redazione dello schema elettrico e planimetrico per la messa a terra del display. Il sistema prevede conduttori di protezione coordinati, treccia generale di rame (da 16 o 35 mmq), corde di derivazione collegate alla struttura metallica, dispersori verticali in acciaio ramato (puntazze da 18 mm) e relativi pozzetti d'ispezione carrabili con chiusino in ghisa pesante.

4. Relazione Tecnica Asseverata e Istruttoria Amministrativa

Predisposizione del fascicolo burocratico completo di relazioni di calcolo, certificazioni dei materiali e attestazioni di conformità alle normative locali e nazionali (Codice della Strada), gestendo digitalmente l'intera istruttoria fino all'ottenimento del Titolo Autorizzativo ufficiale.

? Chiusura Lavori, Conformità e Collaudo Finale

Esattamente come per le grandi opere strutturali dello Studio, la pratica si completa solo dopo aver blindato legalmente la posizione della committenza attraverso l'iter di collaudo e fine lavori:

• Direzione Lavori e Certificato di Regolare Esecuzione: Al termine delle operazioni di montaggio, il Geom. Gennaro Rossi esegue l'ispezione tecnica finale in cantiere. Verificata la corrispondenza millimetrica con i grafici di progetto, rilascia il Certificato di Regolare Esecuzione, attestando che l'opera è stata realizzata a regola d'arte e in totale sicurezza.

• Verifica delle Dichiarazioni di Conformità: Acquisizione e controllo dei documenti rilasciati dalle aziende installatrici (sia per la parte meccanica/pubblicitaria che per l'allacciamento impiantistico ai sensi del D.M. 37/08), accertando il rispetto dei limiti di emissione luminosa e sicurezza dei materiali.

• Deposito Fine Lavori agli Enti: Trasmissione formale della chiusura del cantiere presso gli Uffici Tecnici e Tributari competenti, perfezionando la pratica e proteggendo il titolare dell'attività da future contestazioni o sanzioni.

Il Traguardo Raggiunto

Grazie alla gestione end-to-end dello Studio Tecnico Rossi, il display elettronico luminoso viene messo in funzione in totale conformità urbanistica, impiantistica e fiscale. L'attività commerciale ottiene uno strumento di marketing tecnologico e di grandissimo impatto visivo, con la certezza di una struttura solida, sicura per la pubblica incolumità e totalmente protetta sotto il profilo legale e peritale.
