Il cuore pulsante dell'istanza da presentare all'Ispettorato Territoriale del Lavoro non è la marca delle telecamere scelte, ma la documentazione grafica asseverata. L'ente ministeriale non concede alcuna autorizzazione se l'impianto non viene geometricamente descritto attraverso elaborati planimetrici di precisione.

Lo Studio Tecnico GTStudioRossi sviluppa layout grafici avanzati per impianti di videosorveglianza aziendali, garantendo il perfetto superamento dell'istruttoria burocratica e la totale conformità allo Statuto dei Lavoratori (Art. 4 L. 300/70).

Figura sotto (esempio): La legenda dei grafici

Cos'è il Diagramma dei Coni di Visione?

Il principio cardine della legge sulla Privacy e del D.Lgs. 81/2008 è il divieto di controllo intenzionale e continuativo del lavoratore dipendente. Per dimostrare che l'impianto ha come unico scopo la tutela del patrimonio o la sicurezza, il progetto deve contenere il calcolo dei coni di visione.

Sul layout grafico in scala (1:100 o 1:50) dello stato dei luoghi, il tecnico deve tracciare l'esatto raggio d'azione, l'ampiezza dell'angolo di ripresa e la direzione di ogni singola telecamera (interna ed esterna).

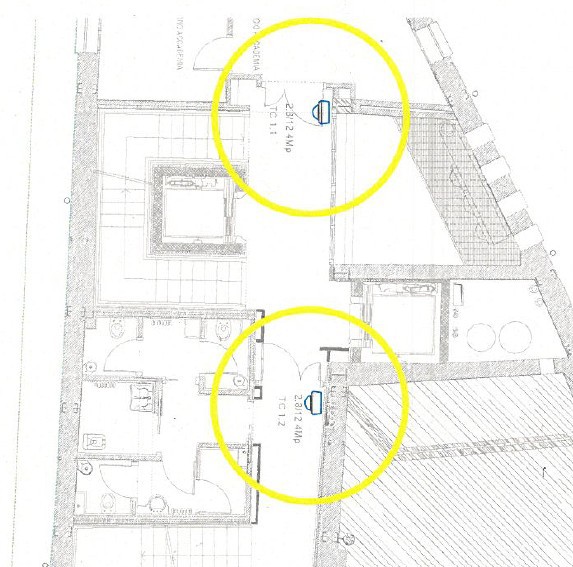

La figura sotto (esempio):                                                                                        E' una porzione di planimetria o pianta interna con ubicazione telecamere e coni visione

Attraverso questo diagramma geometrico si attesta visivamente che:

• L'obiettivo è puntato esclusivamente su aree di transito, varchi di accesso, casseforti o scaffalature merci.

• L'inquadratura non è focalizzata stabilmente sulla postazione fissa del lavoratore (es. la sedia dietro il bancone, lo spazio stabile davanti alla cucina, la scrivania dell'ufficio).

• Non vi sono aree "cieche" sospette o, al contrario, violazioni della sfera privata nei luoghi di riposo o servizi.

•

La figura sotto (esempio):                                                                                    Dettaglio particolareggiato in pianta posizione e numero telecamera

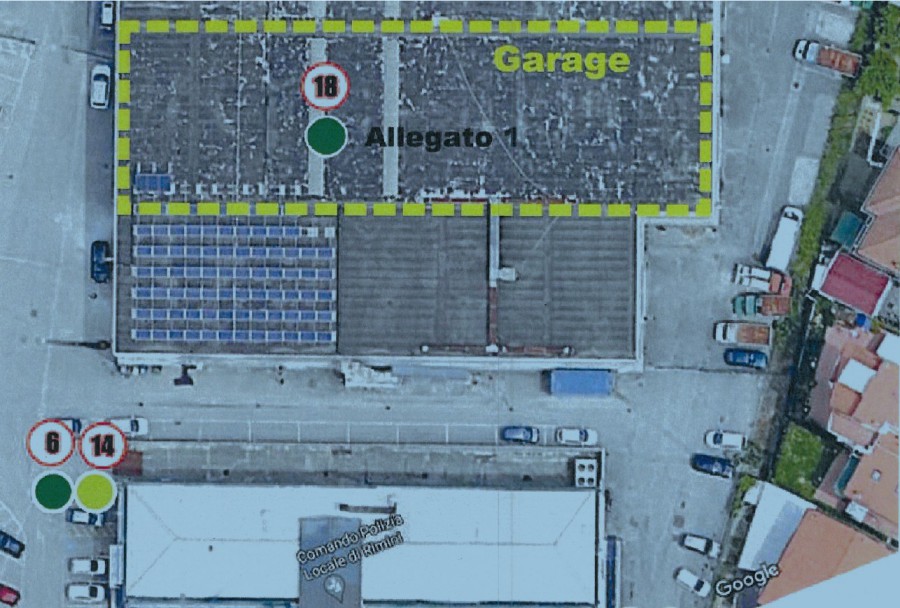

La figura sotto (esempio):                                                                                        E' una porzione di planimetria o pianta esterna con ubicazione telecamere e coni visione

Cosa Comprende il Nostro Servizio di Progettazione Grafica

Affidando lo studio del layout planimetrico allo Studio Rossi, la pratica viene blindata attraverso elaborati rigorosi:

1. Rilievo d'Interni e Posizionamento Arredi: Un cono di visione è reale solo se tiene conto degli ostacoli. Rileviamo la posizione esatta di banconi, scaffali, pareti divisorie e postazioni di lavoro fisse.

2. Georeferenziazione delle Telecamere: Ogni telecamera viene numerata univocamente sulla planimetria, creando una corrispondenza millimetrica con la legenda tecnica e con i canali del videoregistratore (DVR/NVR).

3. Ubicazione dei Dispositivi di Controllo: Indicazione grafica del punto esatto in cui è installato il monitor di visualizzazione e l'unità di registrazione, che per legge devono trovarsi in locali protetti o accessibili solo al titolare tramite credenziali blindate.

4. Mappatura della Cartellonistica Informativa: Posizionamento dei cartelli di avviso "Area Videosorvegliata" nei punti di accesso, coordinando la grafica con la reale entrata in funzione del cono visivo.

Il Vantaggio di un Progetto Rigoroso

Presentare una planimetria approssimativa o un semplice schizzo fatto dall'installatore dell'impianto è il motivo principale per cui l'Ispettorato del Lavoro rigetta le pratiche o richiede integrazioni, allungando i tempi di mesi. Peggio ancora, un cono di visione tracciato male può esporre il titolare a contestazioni penali in sede di ispezione sul campo.

Lo Studio Tecnico Rossi trasforma la planimetria in uno scudo legale per la tua attività commerciale.

[Progetta i Coni di Visione del tuo Impianto: Contatta lo Studio ➔]
